酒店宾馆监控案例

一. 项目需求分析
随着经济建设加速发展,酒店宾馆数量的增长直接带动了酒店宾馆安防新市场的增长，而现代酒店宾馆酒店对安防的重视也有助于提高安防系统在酒店各类设施投入中的比例。同时，新技术的涌现还将拉动传统酒店安防系统的升级和改造，各种因素的结合促使酒店安防市场进入了快速发展和持续增长的春天。
酒店宾馆是集娱乐、餐饮、住宿、休闲、商用等功能于一体的综合服务性商业设施，宾客不仅重视客房的床位、餐厅的食物，也包括消费时所享受的愉悦感和舒适度，但最终让宾客满意的服务基础是安全，缺乏安全的酒店宾馆，不仅满足不了宾客的基本需求，而且会对安全造成威胁和损失。酒店安装监控系统，对犯罪分子起到威慑作用，一旦出现了入侵和盗窃等犯罪活动，安全防范系统能及时监视发现并报警，自动记录犯罪现场以及犯罪分子的犯罪过程，有助及时破案，节省人力物力。
宾馆经济型酒店和度假酒店，都具备以下特点：
a) 酒店宾馆的开放性和服务至上的经营理念，容易导致犯罪分子容易潜入并伺机作案。
b) 商务宾客和旅游宾客进出频繁，携带资金财物较多，其流动性和聚集性，都让其成为外部犯罪分子和内部不法员工的目标。
c) 宾客的安全防范意识薄弱，也未遵守宾馆制度，让犯罪分子和事故隐患乘虚而入，危及人身安全和财产安全。
d) 犯罪分子作案手段狡猾、隐蔽性强，案发后缺乏证据。
e) 宾客之间、宾客和酒店服务人员之间发生口角纠纷甚至斗殴，给酒店宾馆的声誉造成负面影响。
f) 酒店前台和财务室是金融流通的主要场所，需要监控。
g) 视频监控系统需要和消防报警系统关联复核，争取让火灾在萌芽状态就及时得到扑灭，避免重大火灾事故的发生。
经济型酒店因其经营成本低，产生如下的问题：
a) 人流密集（国内主要经济型酒店入住率平均在80％以上，有的达到了100％，而全国星级饭店的平均入住率则在60％）。
b) 采用新技术的趋势明显，通过先进的控制系统和管理制度，有效地提高服务效率，降低管理成本和人工成本。
c) 中低档宾馆需要改造，原有的闭路电视监控系统由于设备老化、技术落后、功能单一等原因，需要改造或者重新建设。
旅游度假酒店安全管理的难度要比商务酒店大，具体分析如下：
a) 建筑布局大多为分散、开放式，公共面积区域较大，安全防范工作需要更详细紧密，同时不能过多干涉客人的自由
b) 酒店施种类繁多、数量庞大、分布零散，使用频率较高而又缺乏适当的维修保养，导致事故频频发生。需要掌握和监控设备设施的实时运行情况，消除安全隐患。
c) 由于住宿、活动场所较为分散，视频监控系统、消防控制系统、紧急报警系统和广播系统等安全保卫设施必须要扩大控制覆盖面。在容易发生事故的场所，还要加大监控密度控制力度。
d) 旅客前来度假时都会随身携带大量现金和贵重物品，要保证客人在参加各项活动项目时的财产安全。
二. 方案设计
1. 系统设计
我们通过下面所设计的监控系统，实现满足酒店的主要要求：
1) 建立监控中心，配置矩阵、硬盘录像机和电视墙。由于输入的视频图像的数量在几十路到几百路，而且还会扩容增加，模块插卡式结构的视频矩阵必不可少。矩阵采用专用的切换电路，视频通道带宽一般在8MHz以上，可以将输入的各处图像切换显示在电视墙上，视频质量完美。硬盘录像机可以将输出的视频信号压缩存储在硬盘上，可以设置视频移动侦测报警录像、传感器录像等多种策略，通过录像记录可以充分保护到入住酒店人员的人身财产安全，也可以协助破案取证。
2) 可以装配与矩阵配合的分控键盘或者与硬盘录像机配合的网络分控软件于接待前台（或者门卫值班处）和酒店总经理的办公室.前者的优点是传输过来的图像实时清晰，切换快捷，通过摇杆控制摄像机，动作灵活准确；后者的优点是通过局域网即可传输图像和控制信号，同时监看多路视频，无须额外布线，支持广域网浏览。
3) 酒店的进出口安装球型云台或者重载云台，对进出的车辆和人流进行24小时监控。要注意安装的稳固和图像的清晰度，满足对大范围场景的观测。球型云台可内置摄像机和解码器，采用金属机芯和齿轮，造型美观，应用的场合比较广泛；而在风力大、视角大、环境比较恶劣、全部应用在室外场所的地区，配备金属防护罩和红外灯的重载云台因具有较高防护等级仍旧成为首选。
4) 需要全面监控酒店的厅堂庭院和休闲健身场所，这些地方人员活动较多，存在较大的不安全因素，如在庭院中央安装吸顶式的高速球或者预置位球云台，高速球采用精密步进电机，定位精确，慢速运动不抖动，300°/S高速运动，快速定位、连续追踪扫描，无盲点监视，厅内的人员活动情况都可一目了然，外表也比较美观，起到装饰作用。预置位球云台则可在匀速运转状态下实现128个预置场景的调用。
5) 在每部电梯内安装针孔型或者飞碟型摄像机，可以准确的观察和记录电梯运行及人员进出情况，其隐蔽性也较强。飞碟型摄像机使用合金外壳，防破坏，防尘，防潮、防震，迷你型外观设计，体型小巧。色彩鲜明，图像品质高。已经逐步替代针孔摄像机。
6) 对酒店的周边围墙、房屋和地区死角安装感红外摄像机和报警器，观察记录进出酒店的人员，对停车场等场所特别防范。彩色红外一体机因其将红外灯、镜头、摄像机、支架、防护罩集成在一起，最低照度0lux，红外灯可自动打开，有的产品不用打开防护罩，可在外部手动调焦，安装调试极为方便，所以在一般场合中应用较多。
7) 酒店每层楼的各个进出口和安全通道安装吸顶式的红外半球摄像机，分辨率和信噪比高，不同型号的红外夜视距离可以分别达到20~50米，在无灯光条件下可看清人员的面容以及活动情况，同时它还具有隐蔽性，不破坏整体布局。
2. 功能说明
一个完善的监控系统应该能让操作维护人员对整个系统进行高效管理。方便控制操作的同时，可以减少管理人员数量，降低经营成本。以该监控系统为例，可以实现以下的功能：
1） 单台矩阵最大可以实现512路输入32路输出的全交叉切换，满足酒店日益增长的扩容改造需求，对图像真实还原、清晰显示、迅捷切换，对每一路视频输入信号叠加任意中英文字符和图形符号，直观标注现场的位置信息。
2） 配备三维矢量摇杆的液晶键盘，能配合矩阵让使用者对前端动点准确快速的控制，全中文的操作界面和按键以及丰富的编程功能，方便操作者的学习和使用。
3） 配合矩阵的多媒体软件，具备了电子地图双屏显示的功能，一个显示器显示切换过来的前端视频图像，另一个显示器显示酒店内所有设施的平面图，在该平面图上，所有的监控设备以其不同图标和颜色显示其工作状态，动态地给操作员显示当前大楼的状况，只要选中地图中的相应位置的摄像机，旁边的显示器就能即时切换出画面，随点随切，无需再记忆每个位置的摄像机的地址，报警后对切换现场图像到屏幕墙指定位置，相应图层位置的探头同时会发出警示。
4） 矩阵通过专用报警主机接收来自客房和酒店周界各处的报警信号，即时地切换与报警信号关联的区域内的图像，可以根据警情的分布联动高速球的相应预置位和轨迹，还可以通过多种组合设定联动报警输出，建立与辖区派出所的联动的安防系统，及时接警，快速响应。
5） 硬盘录像机除了利用多种录像策略对全部监控点进行视频存储之外，可以和矩阵一同控制前端摄像机的动作，通过动态域名解析还可以实现管理员对监控点的异地浏览控制，对于连锁经营的酒店集团，提供了更加方便快捷的管理监督手段。
6） 门禁系统可以与停车场管理系统配合，平时进行出入控制和考勤管理，在出现砸抢等意外情况时，与硬盘录像主机集成的门禁控制器，根据预先设置的联动策略，对与该区域关联的主要出入口进行强制控制。

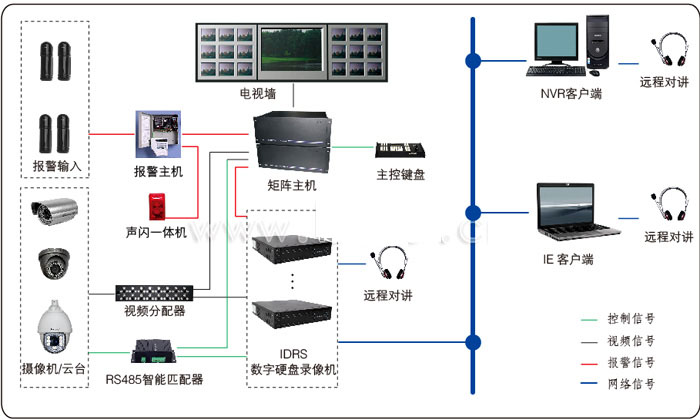

三. 系统原理图



四. 主要设备参数

系统	操作系统	LINUX实时操作系统
视频参数	视频压缩标准	H.264
	预览分辨率	PAL：704×576（D1）,水平线数500,垂直线数450
	回放分辨率	PAL：704×576（D1）352×288（CIF），NTSC：640×480（D1）320×240（CIF）
	视频输入	4/8/16/16路视频输入,BNC插座，1.0Vp-p，75Ω
	支持制式	PAL/NTSC/SECAM
	视频输出	1路TV输出,BNC插座,1Vp-p，75Ω 1路标准VGA输出,DIN-15插座  1路SPOT矩阵输出(BNC插座，1Vp-p，75欧姆)
	视频帧率	25帧/秒/通道（PAL） 1，3，6，12，25和用户自定义  30帧/秒/通道（NTSC）1，3，7，15，30和用户自定义
	视频输出码率	32kbps-4096kbps
	辅助视频编码	CIF：352×288(PAL)/ 320×240(NTSC)
	辅助视频输出码率	CIF:1-15帧,码流32kbps-512kbps
	抓图功能	支持预览、回放抓图（JPEG格式）
音频参数	音频压缩标准	G.726/G.711
	音频输入	4/8/16路音频输入,RCA插座，2Vp-p，600Ω
	音频输出	1路音频输出,RCA插座，2Vp-p，600Ω
	语音对讲输入	1路对讲输入,RCA插座，2Vp-p，600Ω
	输出采样率	24KHz
	采样大小	16位
	声道数	单声道
	数据率	24kbps/64kbps
硬盘驱动器	类型	4/8个SATA接口
	最大容量	单个SATA接口最大支持2T硬盘
录像管理	录像模式	手动、定时、移动侦测、报警联动录像
	录像保存	支持盘组存储（普通、报警、冗余、备份）/网络
	录像回放	4路D1同时回放，支持1，4分屏，快放、快退1x,8x,16x
	备份方式	本机/移动硬盘/U盘/DVD/网络
外部接口	网络接口	1个10M/100M自适应以太网接口(RJ45)
	串行接口	1个RS232口
	USB接口	2个前置USB口
	键盘接口	1个键盘接口
	云台接口	1个RS422口
	报警输入	16路报警输入（支持常开/常闭两种形式）
	报警输出	4路报警输出（常开，继电器闭合输出）
其他	电源	220V±10％;110V±10％
	功耗	核心功率38W，外接8个硬盘时89W
	工作温度	0℃~＋50℃
	工作湿度	10％~90％RH
	机箱	2U
	尺寸	435x465x95mm (长x宽x高, , )
	重量	8.10-8.60Kg（不含硬盘、配件）
	安装方式	机架安装，台式安装

五. 主要设备清单

视频部分前端主要设备
序号	名称	型号	品牌/厂家	单位	数量	单价	合计	适用环境
	红外夜视一体化高速球 水平分辨率560线，0.0001Lux，25倍光学变焦（f=3.6~91.3mm），12倍数码变焦，红外夜视距离150米，360度连续旋转， 垂直90度旋转，手控水平转速：最快180°/s，预置位调用转速：最快240°/s，203个用户定义预置位，9条预置位巡航轨迹，1条（可选配成4条）花样扫描，10条自动线性扫描，长焦限速，红外灯亮度随镜头焦距变化自动调节，RS485控制，DC12V供电。	BN-5606IR-QD	Bernee 百科博	台				夜间无辅助光源环境的150米以内的远距离监控。
	红外照车牌摄像机 外壳防水、防暴，540线彩转黑，0.1Lux， 1/3″Sony Super HAD CCD，内置9-22mm镜头，自带红外灯，具有强光抑制功能，专门用来识别车牌，电源：DC12V	BN-133QLPR	Bernee 百科博	台				适合于小区出入口或停车场出入口安装使用。
	外调焦彩色红外夜视摄像机(50米) 外壳防水、防暴，彩转黑，700线，0Lux，1/3" Sony ICX673AK CCD，标配镜头9-22mm，可外部调节镜头变焦/聚焦，红外距离50米，电源：DC12V。	BN-1350QWT/SE-A	Bernee 百科博	台				夜间无辅助光源环境的50米以内近距离监控。
	彩色红外夜视摄像机(60米/6-15mm/带温控) 700线，1/3" Sony ICX673AK CCD，标配6-15mm手动光圈手动变焦镜头，红外距离60米，防水， 防尘， 达到IP66防护等级，内置加热器和风扇， 适合全天候使用，电源：DC12V/2A	BN-1360Q/SE	Bernee 百科博	台				夜间无辅助光源环境的60米以内近距离监控。
	防暴海螺型外调焦红外夜视摄像机(30米) 防暴外壳，彩转黑，700线，0Lux，1/3" Sony ICX673AK CCD，标配镜头4-9mm，可外部调节镜头变焦/对焦，红外距离30米，电源：DC12V。	BN-0330QHL/SE-B	Bernee 百科博	台				用于室内监控
	防暴半球摄像机(彩转黑) 彩转黑，700线，0.01Lux，1/3" Sony ICX673AK CCD，标配3.6mm镜头，电源：DC12V。	BN-033Q/SE-B1	Bernee 百科博	台				用于电梯轿箱监控
	彩色飞碟摄像机（电梯） 彩色，540线，0.1Lux，1/3″SONY High Resolution CCD，标配3.6mm镜头，电源：DC12V。	BN-030QUFO/SN-A	Bernee 百科博	台				用于电梯轿箱监控
	直流线性稳压电源 DC12V/1.5A	BN-PD1215	Bernee 百科博					适用于50米\60米\100米红外夜视摄像机
监控中心主要设备
序号	名称	型号	品牌	单位	数量	单价	合计	说明
	16路嵌入式硬盘录像机(SATA,D1) 2U机箱 压缩格式：H.264 压缩分辨率：D1/CIF，全实时 视频输入：16路 视频输出：1*VGA，1*BNC，4*Video Spot out（支持1/4/9/16分割模式） 音频输入：16路 对讲输入：LINE-IN 音频输出：A-OUT 报警输入：16路 报警输出：8路 硬盘接口：8个SATA接口(单盘最大容量:2TB) 通讯接口：1个RJ45 10M/100M自适应以太网口，1个RS485口（键盘接口），1个RS422口（PTZ控制），1个RS232，2个前置USB接口	IDRS-7016HE-D	IDRS 百科博	台
	DVR专用硬盘			块
	RS485智能匹配器  4路RS485信号输入； 1路RS485信号输出； 双绞线最远传输距离1200米。	BN-485M	Bernee 百科博	只
	视频矩阵 80入12出	IDRS80-12V-II	IDRS 百科博	台
	三维综合控制键盘	IDRS-1830	IDRS 百科博	只
	视频分配器  16进32出	BN-16×32V	IDRS 百科博	台
	21英寸液晶监视器 NTSC/PAL制式兼容，视频、VGA和RGB等多种信号输入方式可选，1400×1050像素，高分辨率，1000:1高对比度，500cd/m2高亮度，87.5°/87.5°/87.5°/87.5°视角，能在各方向看清画面，带双画面显示功能（画中画或左右分屏），可选座装支架或壁挂支架	BN-ML21	Bernee 百科博	台
	42英寸液晶监视器 42英寸彩色液晶监视器，NTSC/PAL制式兼容，视频、VGA和RGB等多种信号输入方式可选，1920×1080像素，高分辨率，1500:1高对比度，800cd/m2高亮度，85°/85°/85°/85°视角，能在各方向看清画面，带双画面显示功能（画中画或左右分屏），可选座装支架或壁挂支架	BN-ML42	Bernee 百科博	台
	操作台		国产	套
	电视墙		国产	套

报警系统
序号	名称	型号	品牌	单位	数量	单价	合计	说明
	8防区控制/通讯主机(可扩至128防区) 多功能型主机,带8个子系统,可扩充至128个防区，带防拆开关及变压器	VISTA-120(SZ)	Honeywell	台
	32路联动输出模块+联动输出继电器板  32路联动输出模块+联动输出继电器板（报警联动箱）	V120DV/RY	Honeywell	套
	可变文字英文键盘	6160(SZ)	Honeywell	只
	1防区扩充模块	4293SN(SZ)	Honeywell	个
	增强型总线延伸模块	4297(SZ)	Honeywell	个
	充电电池	1265	国产	个
	声闪一体机	HC-102	国产	只
	室外四光束主动红外线探测器(电子屏显示)	ABH-150S	ALEPH	对
	室外四光束主动红外线探测器(电子屏显示)	ABH-200S	ALEPH	对
	对射支架	AL-40T	ALEPH	对
	双鉴探测器	DT7235T	Honeywell	只
